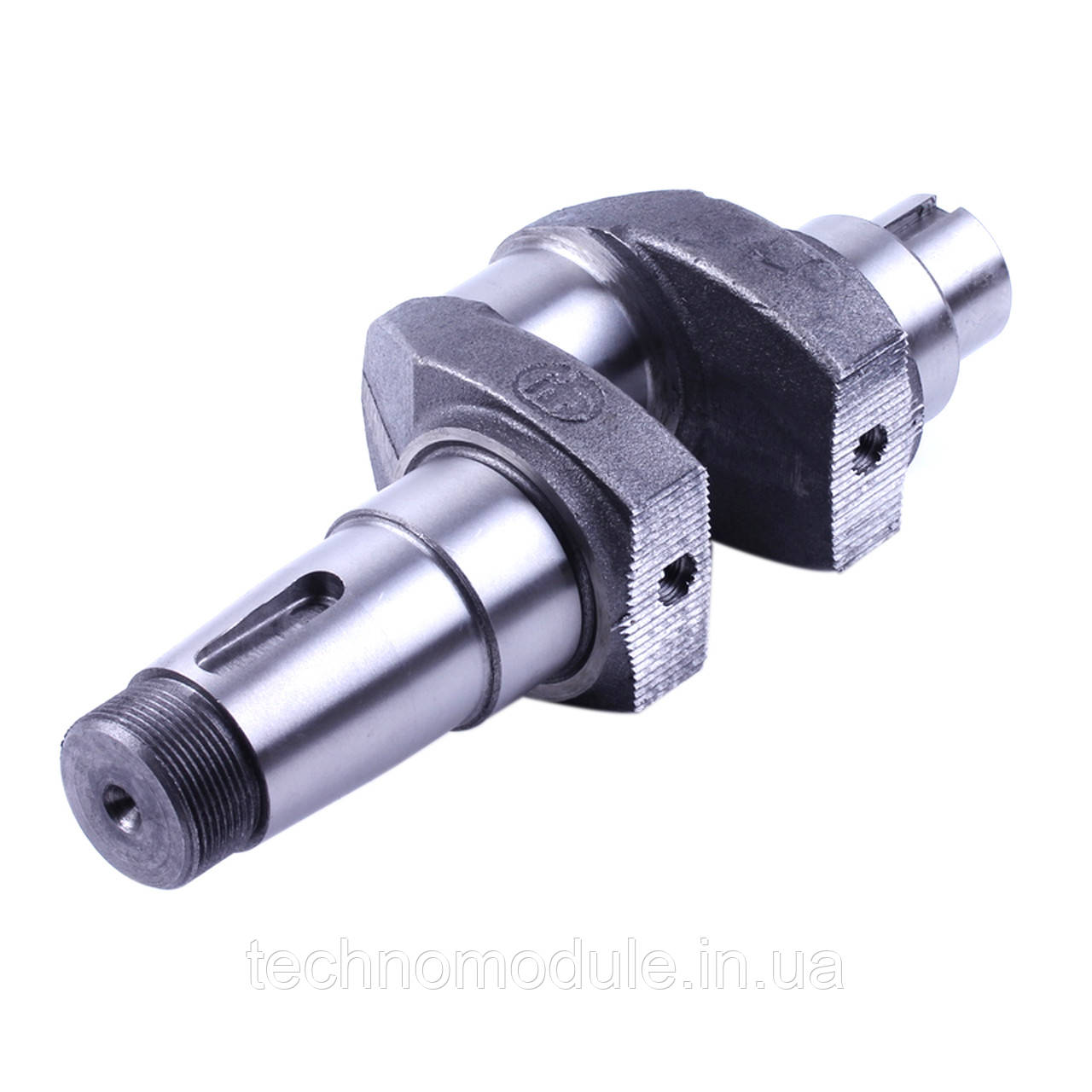

Колінвал голий R190

Колінвал голий 190N під різьблення діаметром 12 mm — це елемент двигуна мотоблока, що становить вузол деталей у разі складеного валу. Колінвал має шийки для кріплення шатунів, за рахунок чого йде перетворення із зусиль, у момент, що крутить. Модель 190N підходить на дизельні двигуни мотоблоків та мототракторів потужністю 10 к.с. із водяним охолодженням. Будова колінвала 190N: корінна шийка - опора валу, що лежить у корінному підшипнику, розміщеному в картері двигуна; шатунна шийка - опора, за допомогою якої вал зв'язується з шатуна (для мастила шатунних підшипників є масляні канали); щоки - пов'язують корінні та шатунні шийки; передня вихідна частина валу (шкарпетка) - частина валу, на якій кріпиться зубчасте колесо або шків відбору потужності для приводу газорозподільного механізму (ГРМ) та різних допоміжних вузлів, систем та агрегатів; задня вихідна частина валу (хвостовик) - частина валу, що з'єднується з маховиком або масивною шестернею відбору основної частини потужності; противаги - забезпечують розвантаження корінних підшипників від відцентрових сил інерції першого порядку неврівноважених мас кривошипу та нижньої частини шатуна.

Колінвал голий 190N має загальну довжину 273 мм. Діаметр шийки під шатун дорівнює 52 мм. Посадковий діаметр під підшипники складає 55 мм. Різьблення під кріплення противаг М12. Вага (нетто/брутто) деталі складає 5100 грн.
